domingo, 14 de dezembro de 2014

Visita a GMMS em Sorocaba








quinta-feira, 11 de dezembro de 2014

Visita a Maquete da APFFB em Bauru







video


terça-feira, 2 de dezembro de 2014

U23 RFFSA 3278

Mais um modelo feito a partir de uma U23 C Frateschi com algumas modificações, colocação de engates Kadee, novo chassis e novo tanque no tamanho correto.





segunda-feira, 24 de novembro de 2014

Maquete do Ângelo

Apresento aqui algumas fotos e uma breve explicação sobre a maquete do nosso amigo Ângelo de Jau. (ainda em Construção)

O que a torna unica no Brasil é o fato de esta representar um trecho ferroviário real no caso a linha tronco oeste da CP (Cia Paulista) em diferentes épocas, Paulista, Fepasa e atual ALL/MRS.



A medida do cômodo e de 3,5 de largura por 10,0 de comprimento foi feito dois deck's na extensão das paredes com um hélix de 1,60 de diâmetro no final com linhas duplas quando o trem sai de Triagem passa pela ponte do Tiete pela Ave Maria ele desce para Jau depois passa no Banharão e sobe o hélix saindo novamente em Triagem.


Os trilhos e desvios são Atlas numero 8 para chaves principais da segunda para terceira numero 6 e dentro dos pátios numero 4 e alguns Frateschi. Os desvios são acionados por Tortoise com indicação luminosa no painel da posição do AMV , foi feita uma alimentação por baixo para os trilhos q são alimentados em vários pontos e uma outra só para acessórios.






O material de decoração e da woodland alguma coisa nacional, vai ser feito CTC com sinais da BLMA modificados rede aérea com postes fabricados em arame as pedras do lastro são da woodland o cenário recebeu terra natural os postes de CTC são Atlas modificados.






sábado, 6 de setembro de 2014

Decoder Sondtraxx Tsunami na G 12 Hobbytec

A instalação do decoder Sondtraxx Tsunami na G 12 Hobbytec só é possível devido a existência do modelo TSU 750, a serie TSU é de uso universal sendo possível adaptá-la em qualquer locomotiva.
Decoder TSU 750
O TSU 750 é o menor modelo disponível desta marca a principal diferença entre o 750 e o 1000 da mesma serie é que o 750 tem amperagem menor que o 1000, mais informações sobre os decoder's  Sondtraxx pode ser encontradas AQUI.


A primeira providencia para instalar este decoder foi encontrar um local para a instalação do alto falante, neste caso o local escolhido foi o tanque.


Parte de baixo do tanque

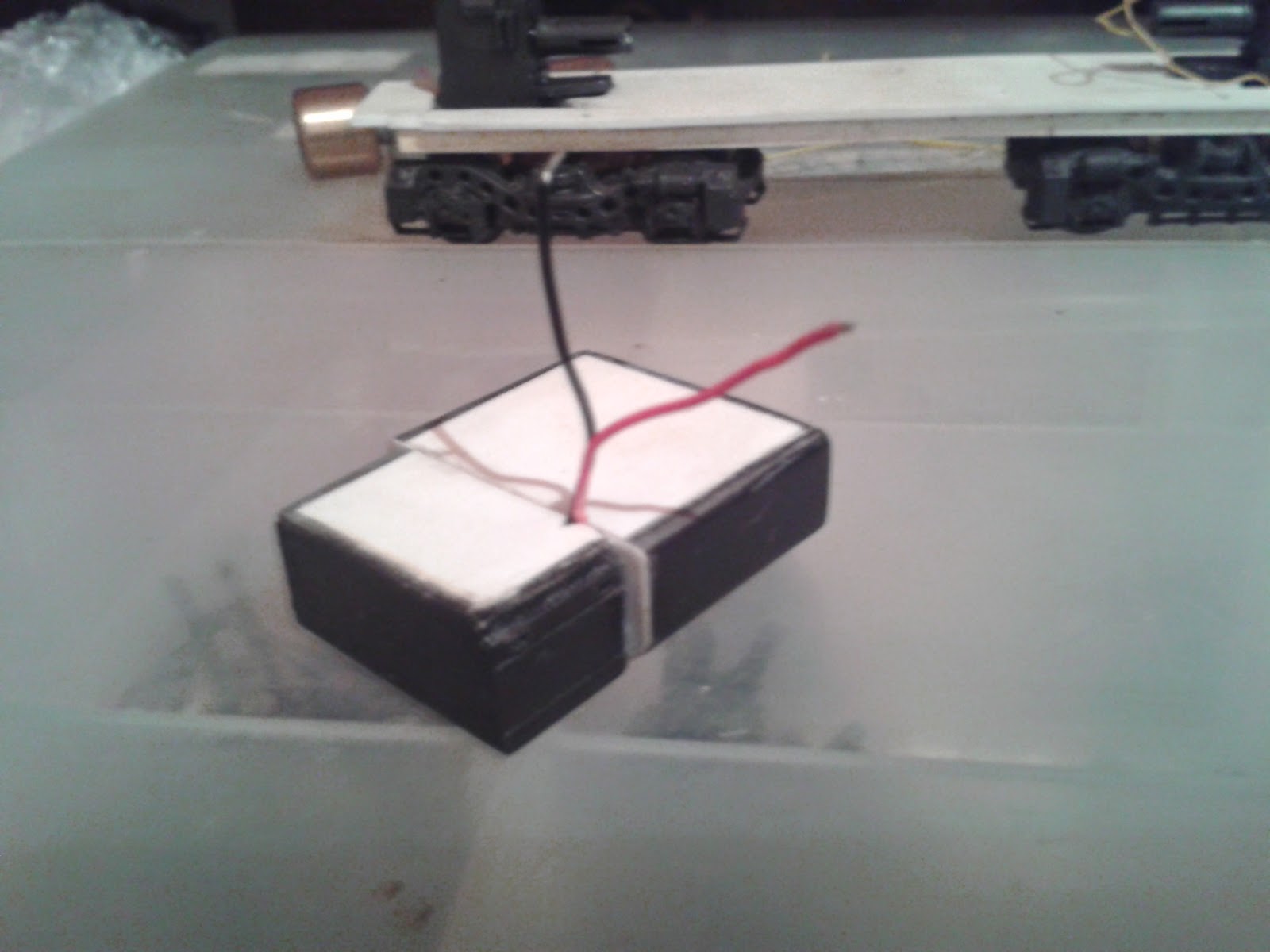

parte de cima do tanque
Fiz um corte na parte de baixo do tanque e coloquei uma chapa de estireno toda furada para o som ser difundido, usei um alto falante de GPS pois ele é bem fino e potente, a parte de cima do tanque tapei para se ter o efeito de uma caixa acústica, apenas os fios de ligação do auto-falante ficaram de fora.


O alto-falante que usei é oval mas pode ser um redondo também, não sei se os auto-falantes fornecidos pela sondtraxx cabem no taque.


Agora vamos achar um local na maquina para ser instalado o decoder, a locomotiva é bem pequena e possui pouco espaço internamente, entre o motor e a carcaça é impossível de se colocar os únicos espaços que sobram são entre os redutores e a carcaça mas como os redutores se movem não é um ligar bom, então o local que escolhi foi um espaço entre o tanque e motor delimitado pelas longarinas do chassi, o decoder coube perfeitamente ali, e os fios seguiram para cima por furos feitos no chassi.


O retangulo vermelho é onde vai ser colocado o decoder, e as setas amarelas indicam os furos onde passará a fiação. Depois de instalado o decoder é só encaixar o tanque por cima, SIGA AS INSTRUÇÕES DO FABRICANTE PARA FAZER AS LIGAÇÕES ELÉTRICAS.

Decoder no lugar. O tanque vai ser colocado em cima dele.
As fotos a baixo mostram o resultado final o decoder, motor e parte elétrica feitas mecânica pronta, os fios levantados para cima são dos led's. Agora é só encaixar a carcaça.




Uma das vantagens desta instalação é a possibilidade de se colocar mais peso na carcaça pois sobra espaço no nariz e na parte traseira como na foto a baixo, quanto mais peso tiver mais aderência e melhor a maquina vai rodar.

Peso colocado na carcaça. O chumbo que tem no nariz da U20C Frateschi cabe bem ai só precisa ser desbastado.
Locomotiva pronta decoder instalado mecânica no lugar, agora é só acertar os CV's fazer o ajuste fino de decoder para rodar macio com motor Frateschi, o vídeo a baixo a locomotiva ainda não esta com os CV's acertados, mas é uma mostra de como fica o som na maquina.
video
Qualquer pergunta ou duvida deixe um comentário.

terça-feira, 12 de agosto de 2014

sábado, 9 de agosto de 2014

Mecânica Frateschi na G12 Hobbytec Parte 2

Continuando os trabalhos da G12 Hobbytec com mecânica frateschi a partir da PARTE 1  onde foram confeccionado o chassi.


A partir de agora com o chassi pronto vamos verificar a centralização do motor fazer seu alojamento e fixar os suportes que seguraram o motor.

Chassi com truques e tanque
Verificando alinhamento do motor e fazendo a marcação
 Depois de verificar a correta centralização do motor e necessário adaptar os volantes de inercia para que entrem na carcaça e fiquem livres, esta parte da um pouco de trabalho e necessita de uma micro retifica com uma ferramenta de lixa grossa, deve se tomar cuidado para não desbalancear os volantes de inercia.

Acessório ideal para desgastar os volantes de inercia


Com esta lixa da foto a esquerda você vai segurar o motor com firmeza e com a micro retifica ligada coloque a lixa paralelamente ao volante fazendo-o girar como a lixa é grossa ela vai desbastar bastante o volante e como ele gira desbastara por igual não o desbalanceando.



Deve se atentar para fazer um dos volantes com forma cônica para que ele
possa encaixar corretamente na carcaça isto por que a carcaça estreita
perto da cabine.

Deve ir desbastando e verificando na
 carcaça (testando) ate que encaixe e o volante
gire livremente.

Agora é só fazer uma abertura no chassi no local do motor e fixar os suportes do motor; os suportes são recordados em chapa de estireno usando como molde o próprio suporte original da frateschi, só não é usado o suporte da fratesci por ser feito de um material que não cola com adesivo nenhum.




Visão parcial do chassi com o motor encaixado.

Pronto agora é só encaixar todos os componentes e fazer as ligações elétricas, lembrando que os cardãs devem ser reduzidos.
Visão parcial da montagem



Esta G12 especificamente foi montada com um decoder de som da Sondtraxx Tsunami modelo TSU750 na próxima postagem (parte 3 final) falarei da instalação desta placa de som nesta locomotiva.

Quaisquer duvidas ou sugestões podem fazer perguntas ou me contatar por e-mail.
