GE 80 Ton (Lambretão)


 Modelando uma GE 80ton (lambretão) a partir de um modelo Bachmann GE70ton (lambretinha)







Para fazer este modelo é necessária uma modificação total do cofre do motor, neste caso eu optei por remover o original da carcaça e fazer outro do zero.


Com base em algumas fotos fiz um desenho bem escroto da alocação das portas na maquina.

Mantive as medidas originais da 70ton e apenas acrescentei 0,5cm em altura ao logo do cofre, note que o esquema de portas e completamente diferente do esquema de portas da 70ton fora que o teto tambem em muito se difere com o da 70ton devido a 80ton usar um motor diferente da 70ton.

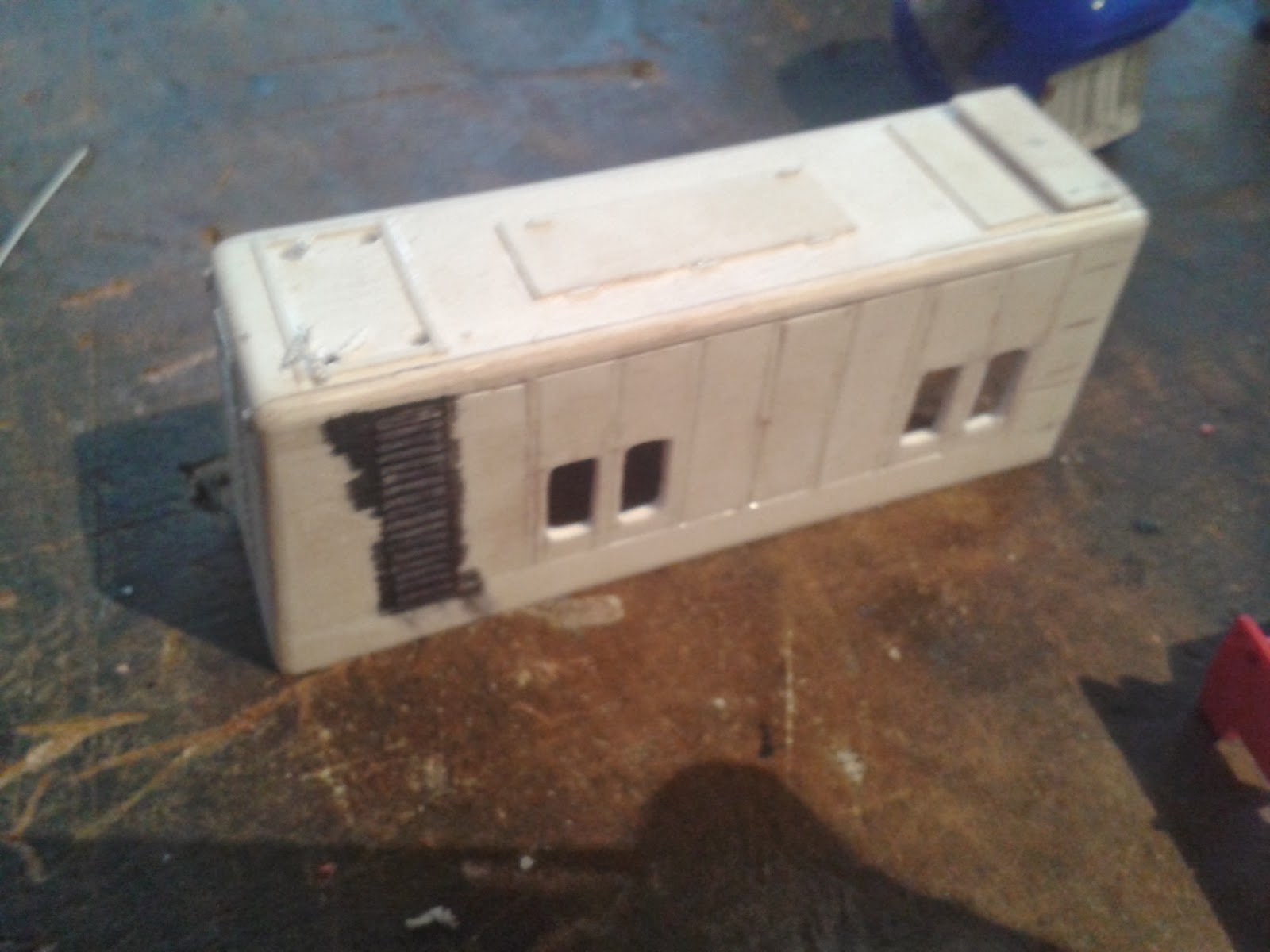

Fiz as laterais em chapa de estireno e fui colando as portas uma a uma e com uma tira bem fina, fui dando o espaçamento correto entre elas.



 Depois abri os locais aonde existem grade e fiz as venezianas nos locais corretos.

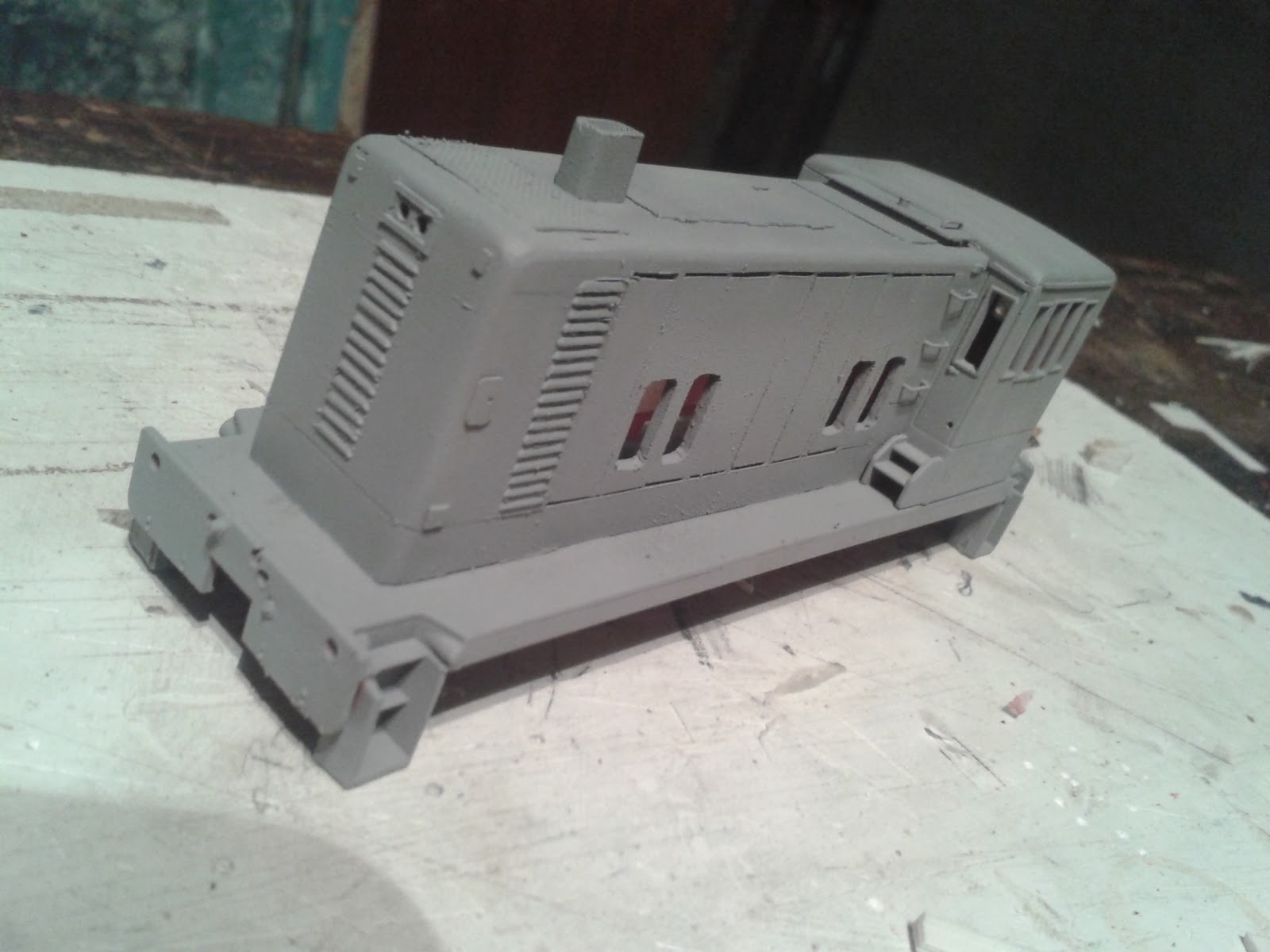

Ouve a necessidade de se fazer algumas correções na cabine, como acrescentar as tampas dos areeiros, algumas calhas e mais umas tampas. Na outra foto pode-se ver o cofre do motor ja montado e com teto parcialmente pronto.





Com o cofre pronto só foi monta-lo no restante da carcaça original.


Agora com um fundo e inicio da pintura definitiva.







Assim que estiver pronta falo dos detalhes finais.
